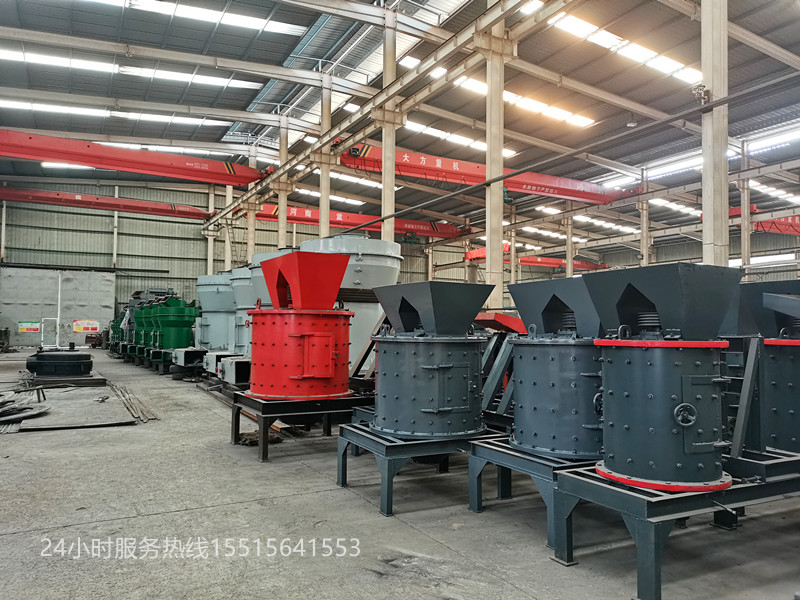

复合式制砂机
栏目：制砂设备 发布时间：2023-06-21 16:14
一、用途
本系列复合式制砂机，是一种直通式可调细碎制砂设备。该设备广泛应用于矿业、水泥、耐火材料、建材及人工制砂行业。破碎玻璃、石灰石、建筑垃圾、铁矿石、砂岩、石膏、煤矸石、方解石、白云石等很多种矿石的制砂，粉碎领域。在机制建筑砂、石料以及各种冶金矿渣的破碎中更是得到普遍的使用，与其它类型的破碎机相比产量功效高，节能环保，一次粉碎就可以达到想要的效果，调节也是非常方便。
二、特点

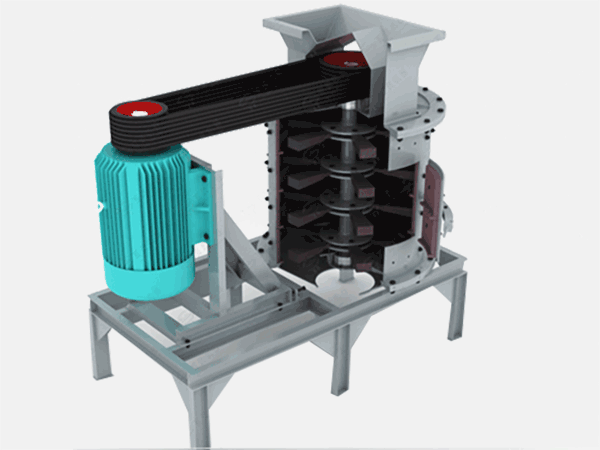

复合式破碎机具有破碎比大，较大破碎机比可达到出料粒度可以任意调节，无筛条设置，含泥沙量大的物料不易堵塞，破碎水份含量高，对水份含量高的物料加工较为理想，不可破碎物进入机体可自动排出，不会造成设备的损坏。该复合式破碎机生产效率高，结构独特、运作平稳、噪音低、维修方便，开启工作仓门即可轻松更换配件。
三、技术参数
| 型 号 | 800 | 1000 | 1250 | 1500 |
| 筒体高度 | 880 | 900 | 1100 | 1350 |
| 进料粒度（mm） | 50 | 60 | 80 | 100 |
| 出料粒度（mm） | 0.5—5 | 0.5—5 | 0.5—5 | 0.5--5 |
| 生产能力t/h | 10—20 | 15—40 | 20—80 | 30--110 |
| 电机型号 | Y系列--4 | Y系列--4 | Y系列--4 | Y系列--4 |
| 功率KW | 22 | 45--55 | 75 | 110 |
| 轴承型号 | 1316—7316 | 1320—7320 | 22324—32324 | 31326--22326 |
| 油封型号 |
105×80×12 115×90×12 |
130×100×12 140×120×12 |
120×150×14 130×160×15 |
170×140×15 170×140×15 |
四、安装调试
1、该设备应安装在水平的混凝土基础上，用地角螺丝固定牢固。
2、安装时应注意主机体与地坪的垂直。
3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有进行紧固。
4、按设备的动力配置电源线和控制开关。
5、检查完毕，进行空负荷试机，试机正常即可进行生产。
五、安全操作规程
1、开机前应检查破碎机机体仓门是否闭紧，开启仓门要让机器停稳，以防发生危险。
2、破碎机必须空载启动，待运转正常以后方可下料生产。
3、入料粒度要按规定要求，过大会造成设备损坏。
4、破碎过程中如发现异常现象，即停止设备检查，排除故障后再进行生产。
5、定期向转动轴承部位加入润滑油（3#锂基脂）
六、常见故障及排除方法
|
故障现象 |
原因 |
排除方法 |
|
粒度细 |
锤头多 |
对称减掉一层或者二层锤头 |
|
粒度粗 |
锤头少或者转速低 |
增加锤头数量或者更换皮带轮提高转速 |
|
机体摆动 |
转子离心力不平衡 |
调整锤头重量或更换锤头使工作腔里面转子平衡运转 |
